Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianma
Сертификация: RoHS
Номер модели: YT024C023
Условия оплаты и доставки
Количество мин заказа: 10 шт.
Цена: USD 15-17/ PCS
Упаковывая детали: Corton: (mm) количество 544×365×250: 504 веса PCS (Kg): 11.8±5%KG
Время доставки: 20-25
Размер: |
2.4inch |
Номер пиксела: |
240 (RGB) ×20 (QVGA) 166PPI |
Тип экрана: |
LCM, TFT-LCD -Si |
Конфигурация: |
Нашивка RGB вертикальная |
Цвет поддержки: |
53% NTSC 262K |
работающий режим: |
TN, Transmissive, нормально белый |
Время на ответ: |
(тип.) (Tr+Td) госпожа 20 |
Частота кадров: |
60HZ |
Электропитание: |
2.8/2.8V (тип.) (IOVCC/VCC) |
Хороший взгляд на: |
Час 12:00 |
Размер: |
2.4inch |
Номер пиксела: |
240 (RGB) ×20 (QVGA) 166PPI |
Тип экрана: |
LCM, TFT-LCD -Si |
Конфигурация: |
Нашивка RGB вертикальная |
Цвет поддержки: |
53% NTSC 262K |
работающий режим: |
TN, Transmissive, нормально белый |
Время на ответ: |
(тип.) (Tr+Td) госпожа 20 |
Частота кадров: |
60HZ |
Электропитание: |
2.8/2.8V (тип.) (IOVCC/VCC) |
Хороший взгляд на: |
Час 12:00 |

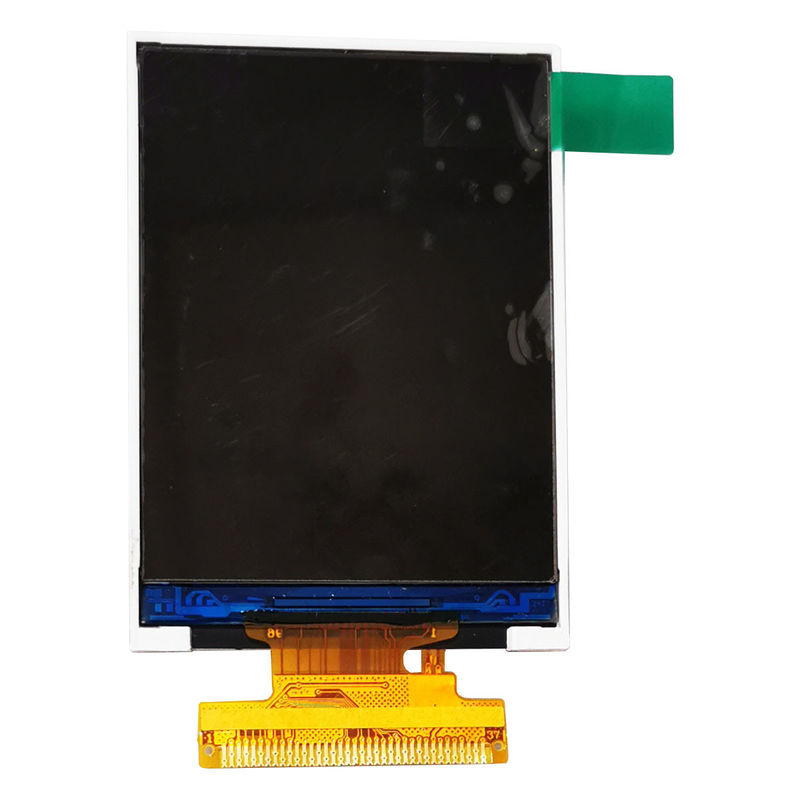

2.4.0 tft lcd 37PIN экрана tft модуля дисплея TN QVGA TFT дюйма
YT024C023 модель матрицы TFT-LCD цвета активная используя аморфический кремний TFT (транзисторы тонкого фильма) как активные переключая приборы. Transmissive тип дисплей работая в нормальной черноте. Это TFT-LCD имеет 1,54 дюйма раскосно измерило активную зону с 240 горизонтальным вертикальным массивом пиксела 240. Каждый пиксел разделен в красные, зеленые, голубые точки которые аранжированы в вертикальной нашивке и эта панель может показать цвета 262K.
Общие спецификации
| НЕТ. | Деталь | Спецификация | Блок | Примечание |
| 1 | Размер LCD | 2,4 | дюйм | - |
| 2 | Тип панели | -Si TFT-LCD, LCM | - | - |
| 3 | Формат дисплея | 240 (RGB) ×320 115PPI | пиксел | - |
| 4 | Режим работы монитора | TN, нормально белый, Transmissive | - | - |
| 5 | Цвет поддержки | 262K 53% NTSC | - | Примечание |
| 6 | Осматривая направление | час 12:00 | - | - |
| 7 | Фактор контрастности | 500:1 (тип.) (TM) | - | - |
| 8 | Яркость | ² 200 cd/m (тип.) | cd/m2 | Примечание |
| 9 | Конспектируйте тусклое | 42,72 (h) ×60.26 (v) ×2.45 (d) mm | mm | Примечание |
| 10 | Активная область | 36,72 (h) ×48.96 (v) mm | mm | - |
| 11 | Район шатона | - | mm | - |
| 12 | Вес | 12.0g (тип.) | g | - |
| 13 | Сенсорная панель | Без | сдержал | - |
| 14 | Источник света | WLED [1S4P], часы 20K, БЕЗ водителя | - | - |
| 15 | Тип интерфейса | 8/9/16/18-bit 8080 параллель, 37 штырей FPC | - | - |
| 16 | Рабочая температура | -20~70°C | ºC | - |
| 17 | Температура хранения | - 30 | °C 80 | ºC | - |
Размер плана (блок: mm)
Родственные продукты
| Размер | Модель нет. | Разрешение | Размер плана (LCM) H*V*T (mm) |
Интерфейс | Направление взгляда |
| 2,31 | YT023H003 | 320*240 | 50.80*45.80*2.46 | MCU/SPI | 12 часа |
| 2,4 | YT024H001 | 240*320 | 42.72*60.26*2.25 | MCU | 12 часа |
| 2,4 | YT024C017 | 240*320 | 42.72*60.26*2.25 | SPI+RGB/MCU | ВСЕ |
| 2,8 | YT028H003 | 240*320 | 50.00*69.20*2.40 | MCU | ВСЕ |
| 2,8 | YT028I001 | 240*320 | 50.00*69.20*2.40 | MCU | 12 часа |
| 3,5 | YT035F001 | 320*480 | 54.66*82.94*2.20 | MIPI | 12 часа |
| 3,5 | YT035C025 | 320*480 | 55.00*84.71*2.25 | MCU/SPI | ВСЕ |
| 3,5 | YT043H007 | 480*800 | 62.46*105.9*2.20 | SPI+RGB | ВСЕ |
| 4 | YT043H012 | 480*800 | 62.46*105.9*2.20 | MIPI | 12 часа |
| 4,3 | YT445H006 | 480*854 | 60.04*109.42*1.95 | RGB | ВСЕ |
| 4,5 | YT045I001 | 480*854 | 60.00*109.00*1.85 | MIPI | ВСЕ |
| 5 | YT050B008 | 720*1280 | 64.70*118.70*1.55 | MIPI | ВСЕ |
| 5 | YT050C001 | 1080*1920 | 64.9*119.75*2.2 | RGB | ВСЕ |
| 5 | YT055H005-V1 | 480*800 | 70.34*128.11*2.05 | RGB | ВСЕ |
| 5,5 | YT055B001 | 1080*1920 | 71.00*129.56*1.50 | MIPI | ВСЕ |
Почему выберите нас:
компания 1.Our установила в 2011, и имеет долгосрочное сотрудничество с много известная компания.
2.We имеют профессиональную команду и службу технической поддержки НИОКР.
3.We имеют большое количество инвентаря пятна и мы можем грузить доставку как можно скорее после оплаты.
4.We сразу агент этих брендов, приказывающ процесс простой и краткость срока поставки.
корабль экрана 5.All от нашей компании имеет длинную гарантию и мы имеем достаточную службу технической поддержки можем обеспечить послепродажное обслуживание.
Меры предосторожности для пользы модулей LCD
1,1 регуляция мер предосторожности
1.1.1 индикаторная панель сделана из стекла. Не подвергните его к механическому удару путем падать он от высоких места, etc.
1.1.2 если индикаторная панель повреждена и вещество жидкого кристалла внутри его протекает вне, то быть уверенный не получить сколько угодно в вашем рте, если вещество приходит в контакт с вашими кожей или одеждами, то быстро помойте ее используя мыло и воду.
1.1.3 не придайте чрезмерную силу к поверхности дисплея или граничащим областям в виду того что это может
причините тон цвета поменять.
1.1.4 поляризатор покрывая поверхность дисплея модуля LCD мягок и легко поцарапан.
Отрегулируйте этот поляризатор осторожно.
1.1.5 если поверхность дисплея загрязнена, то вздохните на поверхности и нежно обтереть ее с a
мягкая сухая ткань. Если все еще не совершенно ясный, увлажните ткань с одним из следующих растворителей:, то
- Алкоголь изопропила
- Этиловый алкоголь
Растворители за исключением тех упомянутых выше могут повредить поляризатор. Особенно, не используйте
следование:
- Вода
- Кетон
- Ароматичные растворители
1.1.6 не попытайтесь демонтировать модуль LCD.
1.1.7 если сила цепи логики, то не приложите входные сигналы.
1.1.8 предотвратить разрушение элементов статическим электричеством, быть осторожным поддерживать
оптимальная окружающая среда работы.
1.1.8.1 уверено смолоть тело при регуляции модулей LCD.
Инструменты 1.1.8.2 необходимы для собрания, как паяя утюги, необходимо как следует смолоть.
1.1.8.3 для уменьшения произведенного количества статического электричества, не проводит собрание и другую работу под сухими условиями.
1.1.8.4 модуль LCD покрыто с фильмом для защиты поверхности дисплея. Забота слезая этот защитный фильм со статического электричества смогите быть произведено.
1,2 меры предосторожности хранения
1.2.1 храня модули LCD, избегите выдержки для того чтобы сразу солнечный свет или к свету люминесцентных ламп.
1.2.2 модули LCD следует сохранить под диапазоном температур хранения. Если модули LCD будут храниться в течение длительного времени, то порекомендуйте условие является следующим:
Температура: 0°C~ 40°C относительных влажностей: <80>
1.2.3 модули LCD следует сохранить в комнате без кислоты, алкалиа и вредного газа.
1,3 меры предосторожности транспорта
1.3.1 модули LCD должны не падать и жестокий не сотрясти во время транспорта, и также должны избежать чрезмерных прессы, воды, сырости и солнечности.
вопросы и ответы
Q1. Как могу я доверить вашему качеству продукции?
:
--Наше сырье все ROHS уступчивые.
--Дисплей ISO9001: 2008 и ISO9001: 2015 аттестованная компания, мы придерживались снадартов Международной организации стандартизации строго в нашей продукции.
--Наши продукты 100% функциональный тест визуальных и перед пересылками.
Между тем, мы делаем необходимые старея тест и тесты надежности к нашим модулям дисплея TFT, например храним и работаем в повсюду окружающей среде температуры & высокой влажности, ESD и противоинтерференционных тесте, падении (с пакетом) и испытании на вибропрочность.
Наши экраны касания идут через тест брызг соли, определение твердости, испытание методом сбрасывания стального шарика, тест плоскостности, термальное ударное испытание…
--Наши опыт и выработанность делают тариф квалификации всегда быть 99,7% или выше.
Q2. Которые размеры LCDs и сенсорных панелей вы обеспечиваете?
:
--Небольшие размеры которые включают: 0,96", 1,22», 1,3", 1,44», 1,54», 1,77», 2,0", 2,4", 2,7", 2,8", 3,0", 3,2", 3,5", 3,95", 3,97", 4,3", 5", 5,6", 6,86".
--Средние размеры которые включают: 7", 8", 9", 10,1», 10,2», 13,3»,14,1»,15,6»,17",21,5",23
Q3. Могуяиметьзаказобразцараньшеофициальногозаказа?
: Да, заказ образца всегда гостеприимсво для новых проектов или замены бежать проектов. Мы имеем запас много типовых моделей модулей TFT LCD и экраны касания от 0.96inch к 13.3inch, которое значит доставку могут быть сделанным в тот же день как заказ.
Q4. Чтовремя выполнениядлязаказаобразцаизаказамассового производства?
:
--Для продуктов LXDisplay стандартных, время выполнения для образцов обычно 1-7 дней, для массового производства оно смогло быть как быстро как 10 дней.
--Для подгонянных продуктов,
Мы можем получить новое FPC готовый в 7days, новом осветите контржурным светом в 15days, и новой емкостной сенсорной панели сенсорной панели или сопротивляющихся в 18days.
Массовое производство особенных продуктов смогло быть как быстро как 3weeks.
--В сводке, основанной на наших летах большого выхода, мы держали хорошее отношение с панелью LCD, IC и другие материальные поставщики, мы имели устойчивую поставку даже когда был тяжелый недостаток материалов.
Q5. Выимеететребование кMOQ?
: Да, он зависит от различных размеров продуктов. Пожалуйста см. наши продажи, спасибо.
Q6. Какяработаюсваминаподгонянныхпродуктах?
: Во первых пожалуйста обеспечьте нам описание ваших особенных требований, любого чертежа или спецификации---Наши инженеры разработают совместимое решение и также отольют цену в форму (если сколько угодно), то---Мы обеспечиваем чертеж и спецификацию для утверждения---Мы обеспечиваем образцы для утверждения после теста надежности и теста вызревания---Мы делаем изменение при необходимости---Мы делаем небольшое количество пробного заказа (если требуется)---Мы делаем массовое производство.
